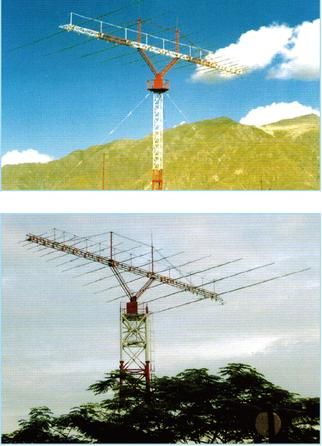

本系列天線功率容量大、頻帶寬、輻射仰角低，適用于短波遠距離通信。天線面包括硬結構與軟結構兩種形式，轉動系統由計算機控制，可以根據用戶需要轉到任意方向。支撐塔可根據場地情況采用拉線塔或自立塔。
支撐塔采用自立塔時，占地面積8mx8m。采用拉線塔時，三方拉線最大地錨半徑為22m。
性能指標：
頻率范圍（MHz） | 6~26 |
電壓駐波比 | ≤2.5 |
增益（dBi） | ≥8-10 |

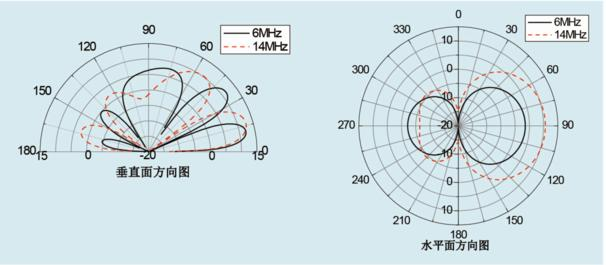

方向性 | 輻射仰角10°-30°左右， 水平面半功率角約70° |
極化方式 | 水平極化 |
功率（kW） | 10（或根據用戶要求） |
尺寸 | 27×27以內 |
架設高架 | 最高端25 |
抗風能力 | 28m/s正常工作，36.9m/s不被破壞 |
